Rura próżniowa z technologią heat pipe – charakterystyka techniczna

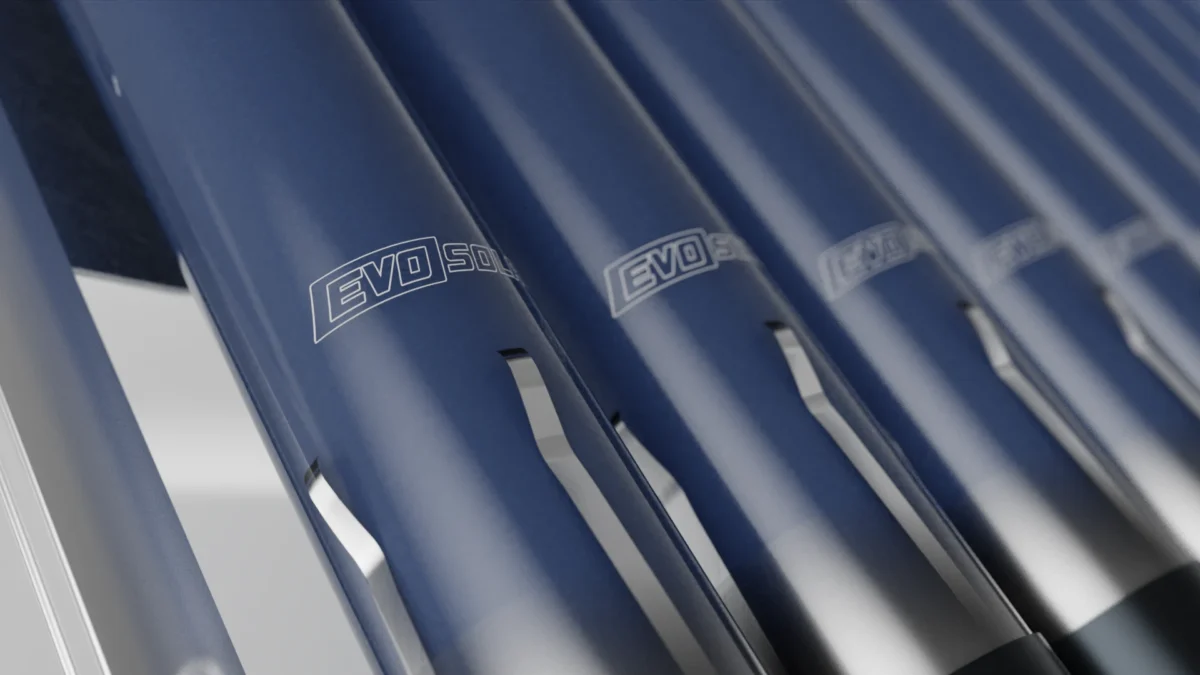

Rura próżniowa została wykonana z wysokiej jakości szkła borokrzemowego, charakteryzującego się doskonałą odpornością termiczną i mechaniczną. Przestrzeń próżniowa pomiędzy dwiema warstwami szkła pełni funkcję izolatora, skutecznie minimalizując straty cieplne.
W procesie trójwarstwowej metalizacji magnetronowej na powierzchnię rury nanoszony jest absorber – specjalna powłoka pochłaniająca promieniowanie słoneczne i przekształcająca je w energię cieplną. Zastosowane wielowarstwowe powłoki absorpcyjne ograniczają emisję promieniowania podczerwonego, co pozwala na utrzymanie wysokiej efektywności cieplnej.
Nowa generacja powłoki absorpcyjnej ALN/AIN-SS/CU z dodatkiem miedzi stanowi udoskonalenie poprzedniego rozwiązania (AL/N/AL), zapewniając nawet do 12% wyższą wydajność energetyczną. Powłoka ta cechuje się bardzo dobrym współczynnikiem absorpcji zarówno promieniowania bezpośredniego, jak i rozproszonego. Temperatura wewnątrz rury może osiągać nawet 300°C.
Technologia heat pipe
Wnętrze każdej rury próżniowej wyposażone jest w wymiennik ciepła typu „heat pipe”. Działanie tego elementu opiera się na zjawisku obniżonej temperatury wrzenia przy obniżonym ciśnieniu – wewnętrzna ciecz odparowuje już przy 25°C. Wymienniki te wykonane są z beztlenowej miedzi, co zapewnia ich długą żywotność oraz wysoką niezawodność. Dodatkowe aluminiowe radiatory umieszczone wewnątrz rur wspomagają przekazywanie energii cieplnej do rurki miedzianej.
W przypadku uszkodzenia pojedynczej rury próżniowej, cały układ pozostaje w pełni funkcjonalny – obniżeniu ulega jedynie jego sprawność. Co istotne, brak płynów w systemie typu heat pipe umożliwia łatwy demontaż i wymianę poszczególnych rur bez konieczności opróżniania instalacji.
Wymiary techniczne
Rura próżniowa:
-
Średnica zewnętrzna: 58 mm
-
Średnica wewnętrzna: 47 mm
-
Długość całkowita: 1800 mm
Heat pipe:
-
Średnica rurki: 8 mm
-
Średnica skraplacza: 14 mm
-
Długość rurki: 1700 mm
